关于开展住宅工程质量通病专项治理活动的通知(9)

(3)墙面为面砖饰面时，应从首层开始采用粘锚结合方式将EPS、XPS板固定在墙面上，锚栓应安装在玻纤网布或后热镀锌电焊网外，锚栓数量每平方米不应少于6个，靠近墙面阳角的部位应适当增多。

(5)以XPS板为保温层时，应对XPS板表面进行粗造化处理，并应在两面喷刷专用界面砂浆，界面砂浆宜为水泥基界面砂浆。

-

关于开展住宅工程质量通病专项治理活动的通知

(6)保温板之间应拼接紧密，并与相邻板齐平，胶粘剂的压实厚度宜控制在3-5mm，贴好后应立即刮除板缝和板侧面残留的胶粘剂。保温板间残留缝隙应采用阻燃型聚氨酯发泡材料填缝，板件高差不得大于1.5mm。

(7)洞口四角处的保温板应采用整块保温板切割成型，拼缝离开角部至少200mm(如下图示)，不得拼接。门窗洞口上部和突出建筑物的装饰腰线、女儿墙压顶等有排水要求的外墙部位应

采用专用成品塑料滴水线条。

门窗洞口排板示意图

窗台、窗膀保温构造应按照《墙体节能<建筑构造>》(06J123)图集和山东省《外墙外保温构造详图》L07J108~112的相关窗口保温构造详图施工。

窗台保温构造必须按设计要求设置角钢护边，具体做法参照相关标准设计图集施工(当为砌体窗台时，应在窗台标高处设置C20的混凝土压顶，最小厚60mm，用以固定窗台角钢护边)。窗台顶面应内高外低，高差不应小于10mm。

-23-

关于开展住宅工程质量通病专项治理活动的通知

24

-

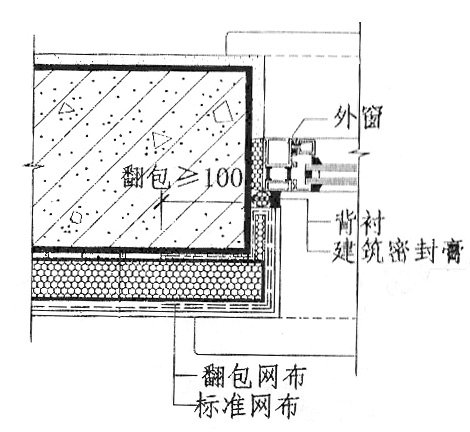

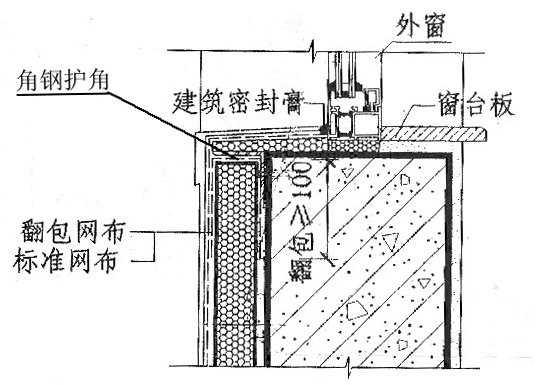

窗台保温节点参考图示窗膀保温节点参考图示-

关于开展住宅工程质量通病专项治理活动的通知

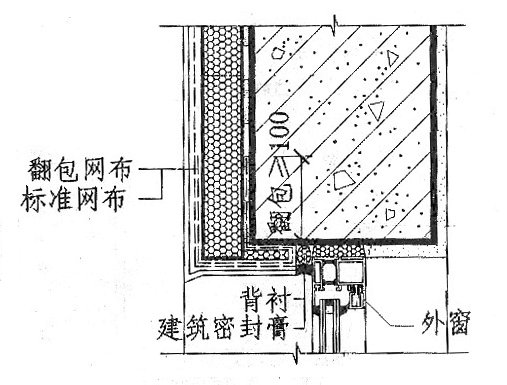

窗楣保温节点参考图示

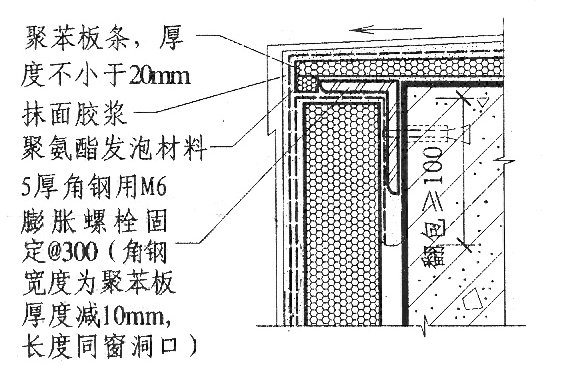

角钢护边节点参考图示

(8)装饰线条应采用与墙体保温性能相同的聚苯板施工。

(9)外墙外保温系统锚固件的数量、位置、锚固深度和拉拔力应符合设计要求。后置式锚栓施工前应进行现场拉拔力试验，单个锚栓拉拔力承载力标准值不应小于0.3KN，检验数量为1‰，且不应少于3个。

-

关于开展住宅工程质量通病专项治理活动的通知

XPS板固定应采用粘锚结合方式，其锚固件拉拔力应符合设计要求。锚固件施工前应进行现场拉拔力试验，其试验数量参照后置式锚栓执行。

(10)首层墙面必须加铺一层加强耐碱玻纤网布。墙的阴阳角处玻纤网布应双向绕角互相搭接，搭接宽度不小于200mm。在外墙阳角、门窗膀、窗台处应使用带玻纤网的成品塑料护角条(网)，

也可以使用不带玻纤网的成品塑料护角条。

-26-

关于开展住宅工程质量通病专项治理活动的通知

注:①③节点用于建筑首层墙体和其他可能遭受冲击力的部位。

外墙阳角、阴角保温基本构造

-

关于开展住宅工程质量通病专项治理活动的通知

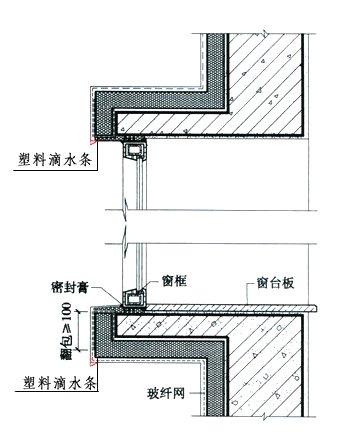

窗弦处设置成品塑料滴水条

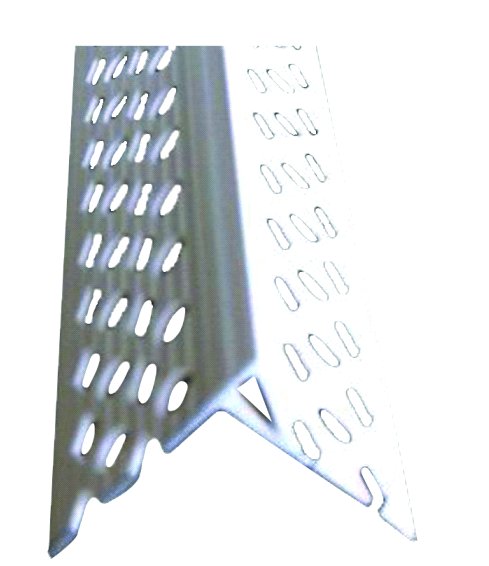

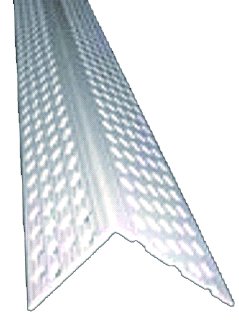

塑料滴水条成品塑料护角条

-

关于开展住宅工程质量通病专项治理活动的通知

(11)耐碱网格布粘贴时，洞口处应在其四周各加贴一块长300mm、宽200mm的45°斜向耐碱玻纤网布;转角处两侧的耐碱玻纤网布应互绕搭接，每边搭接长度不应小于200mm。或可采用附加网处理。

(12)玻纤网布在保温系统下列终端处应进行翻包处理:①门窗洞口、管道或其他设备穿墙洞部位;

②勒脚、阳台、雨篷等系统终端部位;
