③变形缝等需终止系统的部位;

④保温系统在女儿墙不连续的部位。

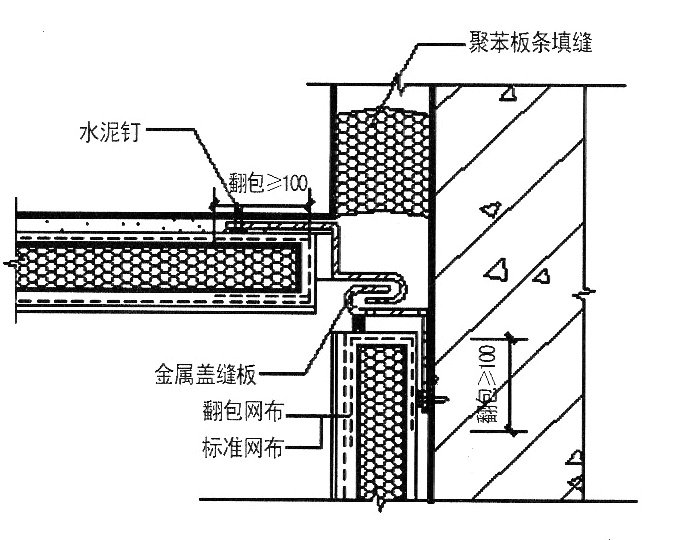

勒脚保温节点参考图示

-29-

关于开展住宅工程质量通病专项治理活动的通知

30

-

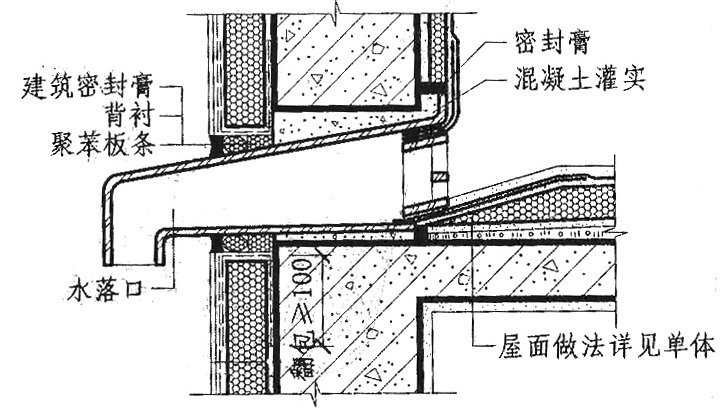

水落管保温节点参考图示

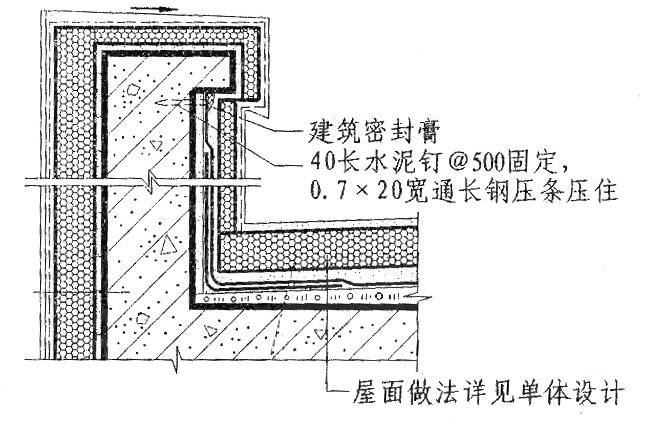

女儿墙保温节点参考图示-

关于开展住宅工程质量通病专项治理活动的通知

变形缝保温节点参考图示

变形缝保温节点参考图示

出屋面管道保温节点参考图示

(13)玻纤网布(后热镀锌电焊网)铺设时，玻纤网布(后热镀锌电焊网)应处于两道抹面胶浆中间位置。当墙面以涂料饰面时，抹面胶总厚度应控制在3~5mm(首层应控制在5~7mm)。

-31-

关于开展住宅工程质量通病专项治理活动的通知

当墙面以面砖饰面时，抹面胶总厚度玻纤网布应控制在5~7mm(后热镀锌电焊网应控制在7~10mm)。玻纤网布不得皱褶、翘边和外露。

抹面胶浆在连续墙面上的施工间歇处，应留茬断开，留茬处抹面胶浆不应完全覆盖已铺好的玻纤网布，需与玻纤网布、底层胶浆呈台阶型坡茬，留茬间距不小于150mm，以保证玻纤网布搭接处的墙面平整度。

(14)外保温系统宜优先选用涂料、饰面砂浆、柔性面砖等轻质饰面材料，不宜采用饰面砖。当采用时，应进行专项设计，其安全性与耐久性必须符合设计要求。外墙外保温粘贴饰面砖系统最大高度不应超过40米。

(15)硬泡聚氨酯外墙外保温系统施工

①喷涂法施工时，外墙基层应涂刷封闭底涂。喷涂前应采取遮挡措施对门窗、脚手架等非喷涂部位进行保护。

②喷涂硬泡聚氨酯的施工环境温度不应低于10℃，空气相对湿度宜小于80%，风力不宜大于三级。严禁在雨天、雪天施工，当施工中途下雨、下雪时应采取遮盖措施。

③喷涂后的聚氨酯硬泡保温层应充分熟化2~3天后，再进行下道工序施工。

④喷涂硬泡聚氨酯采用抹面胶浆时，抹面层厚度控制:普通型3-5mm;加强型5-7mm。并应严格控制表面平整度超差。

五、外窗渗漏防治措施

-32-

关于开展住宅工程质量通病专项治理活动的通知

(一)外窗制作前必须对洞口尺寸逐一校核，保证门窗框与墙体间有适合的间隙;外窗进场后应对其气密性能、水密性能及抗风压性能进行复验。

(二)在采用后塞安装法施工时，总承包单位在内外墙抹灰时，应坚持样板领路，确保企口尺寸与门窗尺寸协调，门窗洞口抹灰面与门窗框间距8-10mm,避免预留尺寸过小或过大，影响发泡效果。

(三)门窗安装应坚持样板领路。窗下框应采用固定片法安装固定,严禁用长脚膨胀螺栓穿透型材固定门窗框。固定片宜为镀锌铁片，镀锌铁片厚度不小于1.5mm，固定点间距:转角处180mm，框边处不大于500mm。窗侧面及顶面打孔后工艺孔冒安装前应用密封胶封严。

条件具备情况下应优先采用附框安装法。

(四)窗框与结构墙体间应施打聚氨酯发泡胶，发泡前应将砂浆、窗框临时固定木楔、灰尘等杂物清理干净，发泡胶应连续施打，一次成形，填充饱满。

(五)外窗框四周密封胶应采用中性硅酮密封胶，密封胶应在外墙粉刷涂料前完成，打胶要保证基层干燥，无裂纹、气泡，转角处平顺、严密。

(六)当窗外侧抹灰时，应作防水处理。外窗台上应做出向外的流水斜坡，坡度不小于10%，内窗台应高于外窗台10mm。窗楣上应做鹰嘴或滴水槽。

-33-

关于开展住宅工程质量通病专项治理活动的通知

(七)组合外窗的拼樘料应采用套插或搭接连接，并应伸入上下基层不应少于15mm。拼接时应带胶拼接，外缝采用硅酮密封胶密封。

窗扇滑撑安装应用不锈钢材质紧固螺钉，与框扇增强型钢或内衬局部加强钢板可靠连接。螺钉与框扇连接处应做防水密封处

理。

外墙窗下框安装节点参考图示

(八)外窗排水孔位置、数量、规格应根据窗型设置，满足排水要求。

(九)推拉门窗扇应设防止脱落装置。

(十)外窗安装完成后，应进行外窗现场淋水见证检验，并形成记录。
