1、设计单位应明确卫生间局部等电位联结所选用的标准图集。等电位联结线应采用截面积不小于4mm铜芯软导线，导线压接应采用接线端子并搪锡处理，压接螺栓应为热镀锌材料，弹簧垫圈、平垫圈应齐全，并压接牢固。联结导线应穿管暗敷。

2、混凝土浇筑期间应注意，等电位联结干线需与地板钢筋至少要有两处连接点(焊接连接);墙体为混凝土墙时，墙内钢筋网宜与等电位联结线连通。

3、安装阶段中，如果浴室内有PE线，浴室内的局部等电位联结必须与该PE线相连，如果浴室内原无PE线，浴室内的局部等电位联结不得与浴室外的PE线相连。

4、散热器的支管为金属材料时，支管应进行局部等电位联结;散热器的支管为非金属材料时，散热器应进行局部等电位联结。

5、精装修卫生间除满足设计要求外，下列部位应进行等电位联结:金属陶瓷浴盆及金属管道;淋浴供水用的金属管道;洗脸盆下与金属排水管道相连的金属存水弯;金属给排水立管;脸盆金属支托架固定与混凝土墙内钢筋相连时，金属支托架。洗2

-47-

关于开展住宅工程质量通病专项治理活动的通知

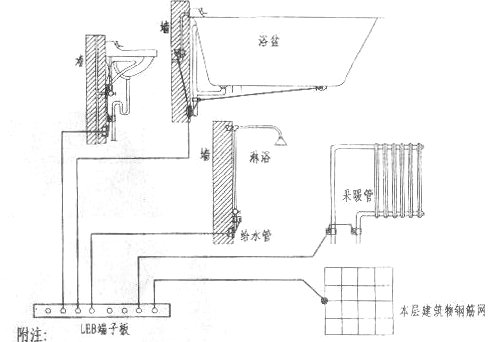

卫生间等电位做法参考图示

6、等电位箱内端子板材质及规格应满足设计要求。

7、卫生间等局部等电位联结施工完成后，应全数做导通测试并形成记录。

十六、金属配管及桥架电气接地(含跨接)不可靠防治措施

(一)非镀锌电缆桥架、线槽间连接板和螺纹连接的金属导管接头的两端跨接接地线应采用截面不小于4mm的铜芯导线，其中导管、线槽应采用的跨接地线应为铜芯软导线。

(二)接地(含跨接)连接点防松装置齐全、可靠;连接面的涂层应先局部清除，确保接触良好。

(三)金属导管、线槽(母线槽)、桥架全长应不少于2处与接地干线可靠连接;其中母线槽和桥架的支架也应不少于2处与-48

-2

关于开展住宅工程质量通病专项治理活动的通知

接地干线可靠连接。

(四)桥架、金属导管、配电箱等不同金属材料之间连接处，应做可靠的接地跨接。

(五)配电箱箱壳的接地必须从接地排上直接接出。

十七、新型电气金属导管机械联结不良防治措施

(一)套接紧定式金属套管所选配的导管及接头、紧定螺钉、爪型螺母等连接件应符合《套接紧定式钢导管电线管路施工及验收规程》(CECS120)的要求。

(二)导管与接头连接时，管端应插到止位环处，紧定螺钉应紧固并拧断钉头。

(三)导管与箱(盒)连接时，爪型螺母的爪应压紧并刺入箱(盒)壁。

(一)塑料管及配件的壁厚和外观质量应符合《建筑用绝缘电工套管及配件》JG3050的要求。

(二)导管敷设后引出地面部位、转弯部位应及时采取防止导管扁、折、断开的措施，配管接口部位应增加防止断裂的加固措施。

(三)焊接钢管敷设前应对焊接钢管内壁进行防腐处理。

(四)金属导管煨弯使用的弯管器或模具应与导管管径及其弯曲半径相匹配，并应由熟练的技术工人操作。

-49-

关于开展住宅工程质量通病专项治理活动的通知

(五)导管敷设后在管口端用拉动法检查铁丝引线应灵活，否则应整改或返工。

(六)金属导管禁止对口焊接，镀锌和壁厚小于2mm的钢管不得套管焊接。应根据不同的钢管、不同敷设方式，采用管接头连接、套管连接等。

(七)金属导管末端的管口及中间连接的管口均应打磨光滑，较大管径的管口应打喇叭口或磨光。

(八)配管施工完成检查验收合格后，应对管口采取可靠措施封堵。

(九)管内穿线应在抹灰完成后进行，穿线时应采取有效措施确保线管内无积水或杂物。

(十)穿线时应在管口上套护口帽，防止导线划伤，杜绝先穿线后套护口的做法。配管内导线总截面积不应大于管内截面积的40%。

十九、户内配电箱安装及配线不规范，存在安全隐患防治措施

(一)住宅配电箱下沿距地高度不应低于1.5m，如不能满足时应采取防护措施。

(二)照明箱(盘)内，应分别设置零线(N)和保护地线(PE线)汇流排，零地排截面应大于零、地线最大截面积，零线和保护地线经汇流排配出。

(三)电线(缆)保护管进入箱、盘时，应按对应的开关、设备位置布置管口的排列顺序。

-50-

关于开展住宅工程质量通病专项治理活动的通知

(四)导线应连接紧密，压接牢固，不伤芯线，不得剪去线芯。同一端子上导线压接不多于2根，且导线截面积相同，防松垫圈等配件齐全。PE、N汇流排导线应按顺时针压接。
