住建部印发:排水口、管道及检查井治理技术指南(6)

3.7.1调查目的

主要查清雨水、污水管道非法连接的情况。主要包括:市政污水管道接入市政雨水管道、市政雨水管道接入市政污水管道、市政合流管道接入市政雨水管道、小区等雨水管道接入市政污水管道、小区等污水管道接入市政雨水管道、小区等合流管道接入市政雨水管道等。

3.7.2调查方法

综合运用人工调查、仪器探查、水质检测、烟雾实验、染色实验、泵站运行配合等方法，查明调查区域内混接点位置、混接点流量、混接点水质等。

3.7.3调查的主要内容

1.混接点位置判定

首先根据资料分析对雨污混接进行预判，再采用实地开井调查和仪器探查相结合的方法，查明混接位置及混接情况。

开井调查要求对所要调查的管道逐个打开检查井，记录管道属性、连接关系、材质、管径，并在混接位置实地标注可识别记号。

仪器探查主要针对开井调查无法查明的管道部分进行检查，查明管道内部真实的连接方式、管道内部的连接情况，特别是隐蔽接入状况，并进行准确定位。

2.混接点流量测定在确定混接点位置后，应对已查明混接处流入流量进行流量测定。

3.混接点水质检测在流量测定的同时进行水质验证，判断调查区域混接类型和程度。

3.7.4混接状况评估

1.区域混接评估调查范围内有2个及以上的排水分区时，以单个排水分区进行评估。以混接水量程度来描述区域管网的混接状况，相关计算详见附录E。

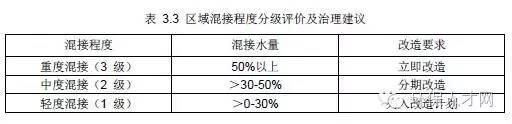

区域混接程度分为三级:重度混接(3级)、中度混接(2级)、轻度混接(1级)，详见表3.3。

2.单个混接点评估按照混接管管径、混接水量、混接水质中任一指标高值的原则来确定，详见表3.4。

3.8地下水等外来水入渗调查

管道埋设在地下水位以下的地区，地下水在静压差的作用下，通过管道接口或管道、检查井破损等结构性缺陷处进入管道，是排水管道外来水的主要组成。管道埋设在地下水位以上的地区，因存在自来水漏失、水体测向补给等原因，排水管道内也会出现明显的外来入渗水量。

地下水等外来水入渗排水管道，是各类排水口旱天溢流的主要原因，也增加了雨天溢流频次和溢流量。入渗水量不但占据了排水管道的容量，给排水管道、泵站运行带困难，而且直接导致污水处理厂进水污染物浓度降低，运行水量负荷增加，运行效能降低。地下水等外来水入渗也是流沙地区和以黄砂作为沟槽回填材料排水管道地面塌陷的主要原因之一。

3.8.1调查目的

地下水等外来水入渗调查主要针对分流制污水管道和合流制管道，通过调查查清地下水等外来水入渗情况。

3.8.2排水区域地下水入渗量调查

排水区域污水管道和合流制管道地下水入渗量调查的方法主要有:夜间最小流量法、用水量折算法、节点流量平衡法。

1.夜间最小流量法该方法适合评价排水系统水力边界清楚、服务面积较小的区域。以旱天凌晨用水量最小时段的污水流量来估算地下水入渗水量;对夜间用水量较大的区域，应从实测的夜间最小流量中扣除夜间用水所产生的污水量。

2.用水量折算法该方法适合评价排水系统服务面积比较大、以居住和商业用地为主的区域。根据区域内污水实测总量与污水产生量的差额，估算进入排水管道的入渗水量。

3.节点流量平衡法适用于接入用户管少、不能封堵的排水干管入渗量评价。在管道的主要节点上安装流量计，连续测定污水流量，通过水量平衡推算上、下游监测点之间进入管道的入渗水量。

3.8.3排水管段地下水入渗量调查

对于沿水体敷设的截流管道应进行排水管段地下水入渗量调查，确有必要的的雨水管道也可进行。主要方法有:容积测量法、抽水计量法。

1.容积测量法对于隔离后管段的地下水入渗量，可测定注满已知容积容器的时间，计算得到单位时间和管长的入渗水量(m3/km˙d)。该方法测定精度高，适合于夜间可临时封堵的管道。

2.抽水计量法使用潜水泵和水表，测定给定时段内监测管段的入渗水量。

3.9污水外渗调查

排水管道埋设在地下水位以上的地区，排水管道和检查井内污水在静压差的作用下，通过管道接口或管道、检查井破损等结构性缺陷处渗出管道外。污水外渗是造成管道周边地下水和土壤污染的原因之一。因污水外渗，可能会使沟槽产生空洞，从而导致道路塌陷。
