住建部印发:排水口、管道及检查井治理技术指南(5)

2.防水体水倒灌技术

1)水力止回堰门技术:在排水口检查井中设置水力止回堰门，堰门依靠自身的浮力和液位差进行旋转，防止水体水倒灌。

2)水力浮动止回堰门技术:在排水口检查井中设置水力浮动止回堰门，堰门依靠自身的浮力上下运动，防止水体水倒灌。

3)浮控限流技术:在排水口检查井中设置限流阀，在保证截流管恒定流量的同时，防止水体水倒灌进入污水管网。

4)水力浮控防倒灌技术:在排水口检查井中设置浮筒闸门，浮筒依据水体水水位控制闸门开启度，防止水体水倒灌。

5)可调堰式防倒灌技术:在排水口检查井中设置可调式溢流堰，溢流堰可根据堰前后水压的不同，调节溢流堰堰高，防止水体水倒灌。

3.排水口臭味控制技术光催化氧化除臭技术:对排水口内及周边臭气进行主动收集，应用光化学催化氧化的基本原理，去除其中的恶臭物质，确保排水口暗涵沿线空气质量良好，并确保截污沟内气体的安全和稳定。

3排水管道及检查井检测与评估

作为“控源截污”一系列措施中的重要环节，查明排水管道及检查井存在的各种缺陷和雨污混接情况，是采取有针对性措施的前提。

3.1检测与评估目的

摸清排水口上游管道及检查井缺陷类别、外来水种类、水量大小、评估缺陷等级和雨污混接情况，为管道及检查井缺陷修复和雨污混接治理提供重要依据。

3.2检测范围与方法

检测范围的重点是存在问题排水口上游排水管道和检查井。检测由排水口开始，由下游至上游，先干管后支管，应尽可能涵盖排水口服务范围内所有排水管道和检查井。

排水管道及检查井检测时的现场作业应符合现行行业标准《城镇排水管道维护安全技术规程》(CJJ6)、《城镇排水排水管道与泵站运行、维护及安全技术规程》(CJJ68)、《城镇排水管道检测与评估技术规程》(CJJ181)等有关规定。现场使用的检测设备，其安全性能应符合现行国家标准《爆炸性气体环境用电气设备》(GB3836)的有关规定。从事排水管道检测和评估的单位应具备相应资质，检测、调查人员应培训合格后，方可上岗。

3.3检测技术路线

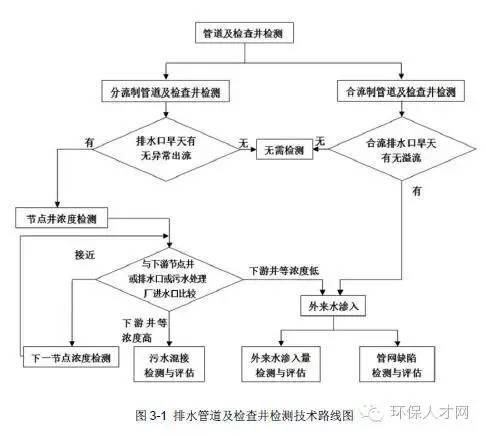

根据排水管道主要节点之间或与排水口出水的污染物浓度对比，快速确定需要检测的排水管道、检查井及需要检测、调查的内容，技术路线图详见图3-1。

3.4排水管道缺陷检测

3.4.1检测目的

判定排水管道中结构性缺陷和功能性缺陷的类型、位置、数量和状况。结构性缺陷主要包括:脱节、破裂、胶圈脱落、错位、异物侵入等，是导致地下水入渗管道和污水外渗的主要原因;功能性缺陷主要包括:管道内淤泥和建筑泥浆沉积等，不及时清除会影响水体水质和管道排放功能。

3.4.2主要检测技术

常用管道及检查井缺陷检测技术包括:闭路电视检测技术(简称CCTV)、声纳检测技术、电子潜望镜检测技术(简称QV)以及传统的反光镜检测技术、人工目视观测技术等。具体检测方法按照《城镇排水管道检测与评估技术规程》(CJJ181)执行。

对于老旧管道，除开展缺陷检测外，还应对其剩余强度进行相关检测。

3.5检查井缺陷检测

3.5.1检测目的

判定检查井的缺陷类型、位置、数量和状况。结构性缺陷包括:井壁破裂、管口连接脱开、井底不完整等;功能性缺陷包括井底淤泥沉积等。

3.5.2主要检测技术

常用的检查井缺陷检测技术包括:闭路电视检测技术、潜望镜检测技术以及人工目测检测技术等。

3.6排水管道与检查井缺陷评估

3.6.1管道与检查井结构性状况评估

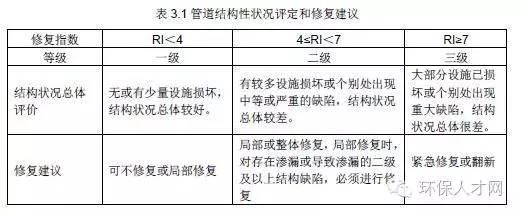

根据管道存在的结构性缺陷，评估判断管道的损坏程度，并依据评分结果给出管道的修复建议，详见表3.1。结构性缺陷修复指数计算详见附件C。

检查井结构缺陷评估方法目前还没有相应的标准，可参照表3.1管道结构性评估执行。

3.6.2管道及检查井功能性状况评估

根据管道存在的功能性缺陷，评估判断管道功能影响程度，并依据评分结果给出管道的维护建议，详见表3.2。功能性缺陷维护指数计算详见附件D。

检查井功能缺陷评估方法目前还没有相应的标准，可参照表3.2管道功能性评估执行。

3.7混接调查与评估

污水混接进入雨水管道，是雨水排水口旱天和雨天溢流的主要原因。雨水混接进入污水管道，不但占据了污水管道的容量，也会造成污水处理厂雨天因超负荷而溢流。
